Настольный макет лазерной связи на 10Mbit
Настольный - значит на "проводочках" на столе, не оформлен в корпус. Дистанция между светодиодом и фотодиодом 5 см, но интенсивность света такая-же, как и с дистанции 250 метров с 5-ти милливаттной указки.
Макет очень "сырой" можете его не бомбить, я сам вижу всё его убожество, но он сделал главное - заработал. Через него я сидел в инете весь вечер, и отправлял письма.

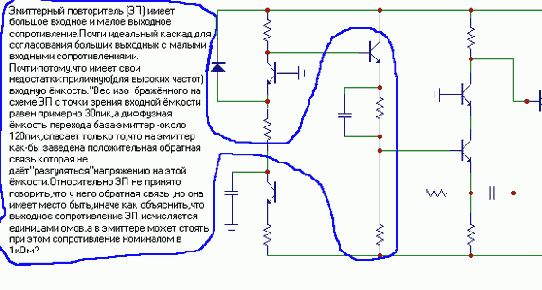

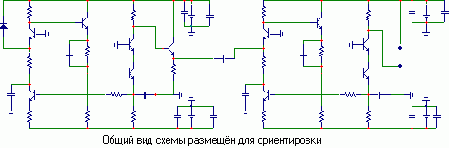

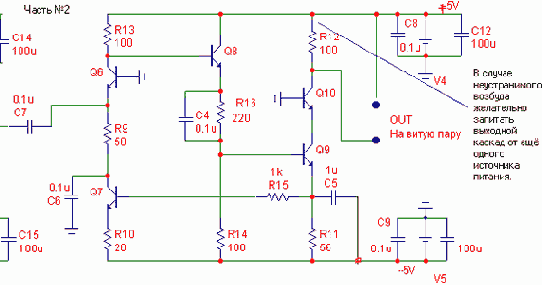

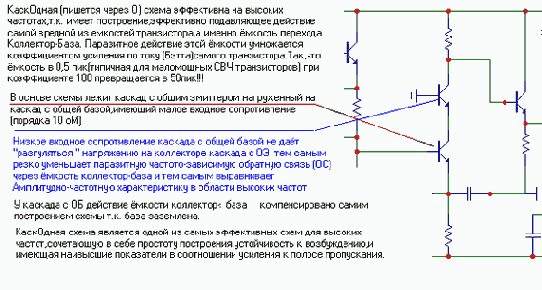

В сущности, усилитель собран из двух одинаковых модулей, объединённых эмиттерным повторителем. Построение из двух разделённых по постоянной составляющей модулей, уменьшило воздействте постоянного тока со светодиода от солнечных засветок, и дало возможность не разделять конденсатором фотодиод и вход усилителя, иначе пришлось бы ставить нагрузку на фотодиод, а это бы его шунтировало, т.е. уменьшило бы его отдачу, сказалось бы на частотной характеристике и т.д.
В этом макете есть, по крайней мере, две изюминки:

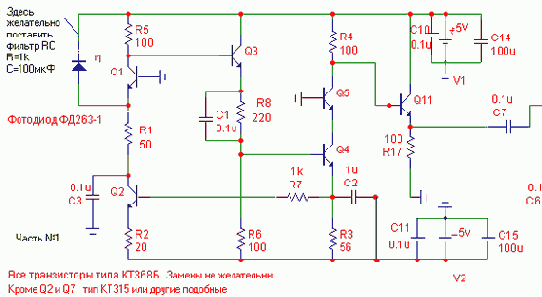

1. Фотодиод низкочастотный, а работает на высокой частоте, у него большое окошко, что облегчит наведение его на излучатель, он стоит на момент написания этого текста 10 руб.
2. Все детали, как и обещано, нашенские, а транзисторы по 3 руб за штучку.
Из недостатков можно указать, что частотку валит он в два раза, т.е 5-ти мГц импульс он усиливает в два раза сильнее, чем 10-ти мГц. Видимо, с дистанции 250 метров он будет принимать сигнал (если будет) на ниточку - т.е. еле-еле. Не поставлены фильтры по питанию, а применены четыре источника питания, независимые и стабилизированные, но всё-едино он работает на грани возбуда.
Но всё-же, отправная точка есть, плох макет или хорош - его можно доработать, а общие навороты и их размеры теперь ясны. У меня на подходе очередная модификация, улучшенная.

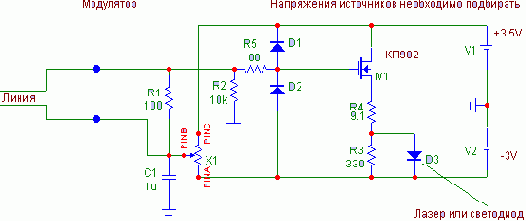

Макет был включен в разрыв в витой паре, при этом, модулятор запускался сигналом от хаба, до него дистанция была 40 метров, приёмник работал через 10-ти метровый отрезок на приём в сетевой карте компа, а передача от компа на хаб шла по проводу.
Так что связь получилась однобокой - на приём от хаба через свет, а на передачу через проволоку.
Конструктивно макет был выполнен в экранирующей коробочке от блока ДМВ телевизора, правда эта коробочка оказалась тесноватой для такого количества деталей, можно применить коробку от СКМ или от СКВ. В качестве стоек я применил конденсаторы 0.1мкФ одним концом я паял их к корпусу, а к другому подпаивал выводы элементов "холодных" узлов (где нет высокочастотной составляющей) тем самым, я решил две проблемы: фильтрацию и крепёж. На схеме я не обозначил эти "стойки", но чем их будет больше, тем лучше. Можно также в качестве стоек применить мегомные резисторы - схема со средними токами и мегомы на режимах не скажутся. Вообще, надо применить максимальные меры против самовозбуждения, а к выводам питания подвязать дроссели (хороший тон!!!). Иначе, при возникновении возбуда будет потрачено много времени и сил - это одно из самых противных паразитных явлений после периодичеких возникновений дефектов (периодика).
Вместо множества источников питания можно пробовать фильтры, но это уже отдельный разговор.
1. транзисторы с низким бэтта.
2. плохая экранировка.
3. слишком размашистый монтаж, особенно в эмиттерных цепях транзисторов.
4. возбуд через выводы блоков питания (ставить дроссели)
5. низкокачественный фотодиод.
6. плохая оптика в указке.
7. и т.д. и т.п.
Автор: Father (www.ussr.to/Russia/svyaz/laser.html). Автор ведёт постоянное пополнение сайта новыми данными по этому проекту!
//
По всем вопросам просьба писать мне на icenet@narod.ru
